쿠버네티스 비긴즈 - Service와 Ingress

개요

On-premise에서 kubernetes(= k8s) 환경을 직접 구성해보며 학습하는 Hands On 시리즈입니다.

목표

Ingress 적용을 통해 Service가 어떤 방식으로 트래픽을 전달하는지 이해한다.

---

여정

Service와 Service Type

Service에서 통신을 위해 사용하는 Type은 아래와 같이 3가지가 있다.



NodePort

• 외부에서 접속하기 위해 사용하는 포트

port

• Cluster 내부에서 사용할 Service 객체의 포트

targetPort

• Service객체로 전달된 요청을 Pod(deployment)로 전달할때 사용하는 포트

전체 서비스 흐름으로 보면 NodePort --> Port --> targetPort 이다.

---

Ingress란?

Ingress는 클러스터 내의 서비스에 대한 외부 접근을 관리하는 API 오브젝트이다.

일반적으로 HTTP를 관리하는데, 인그레스는 부하 분산, SSL 종료, DNS를 기반으로 호스팅을 제공할 수 있다.

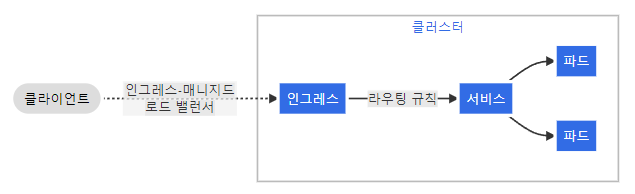

즉, 아래 그림과 같이 같은 주소, 같은 포트로 요청이 들어와도, 라우팅 규칙에 따라 트래픽을 다르게 전달할 수 있다.

출처 : 공식문서 이미지

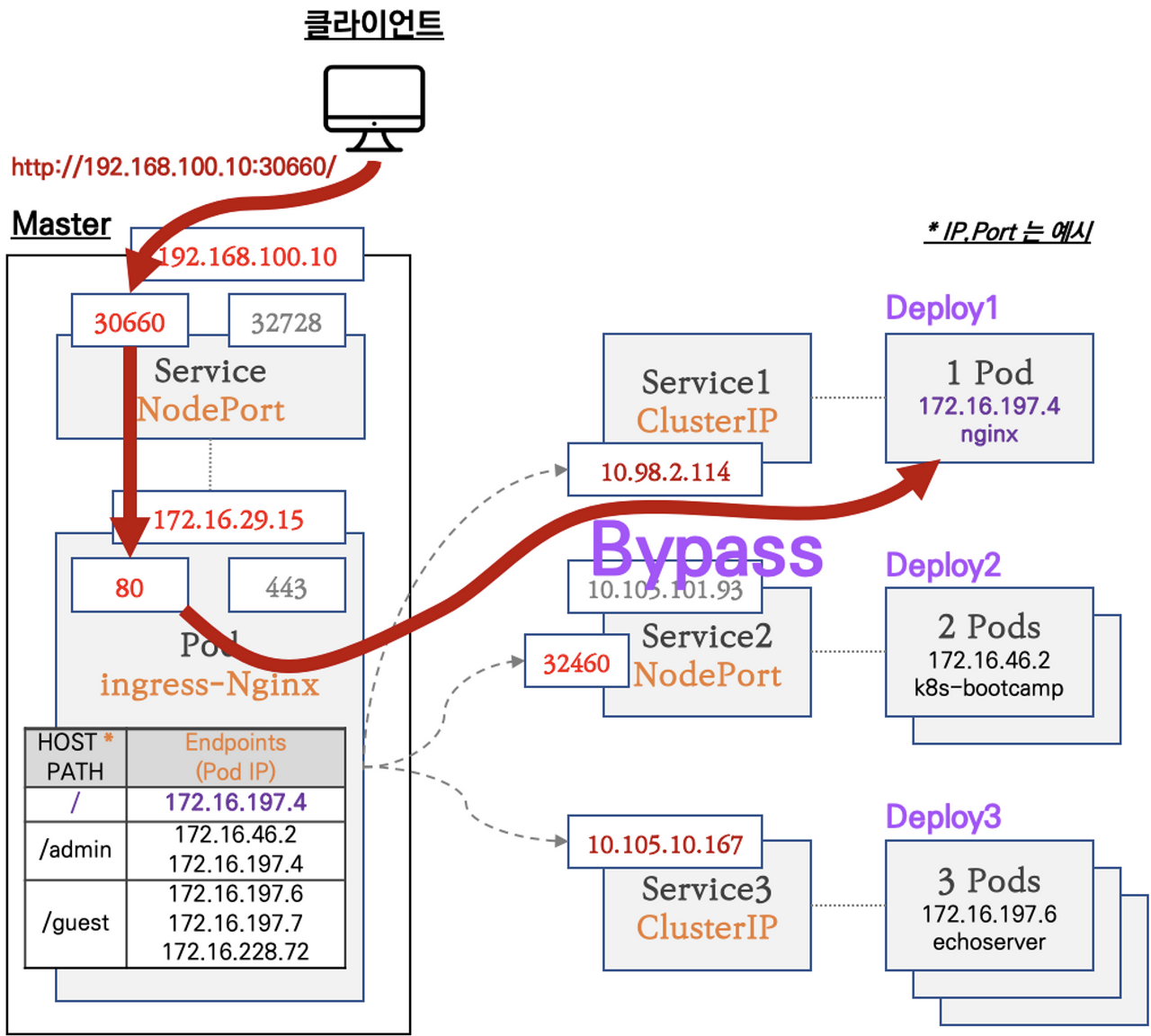

또한, 특이한 점은 오버헤드를 방지하기 위해 아래 그림과 같이

Service를 거치지 않고 IP주소만 참조해서 트래픽을 ByPass로 Pod에게 전달한다.

CloudNet@ Blog

Ingress는 아래 두가지 요소로 구성되어 작동한다.

Ingress Resource : 트래픽을 전달할 규칙을 정의(어플리케이션의 서비스와 경로를 매칭)

Ingress Controller : 규칙에 따라 로드 밸런싱과 트래픽 처리(Nginx와 같은 여러 종류의 구현체가 있음)

---

Ingress Controller 설치

설치를 진행한 Ingress 버전은 1.5.1이며, 자세한 내용은 공식문서를 참조하자.

# ingress nginx 컨트롤러 생성
# 방법1 : helm으로 설치 (권장)
helm repo add nginx-stable https://helm.nginx.com/stable
helm repo update
helm install nginx-stable nginx-stable/nginx-ingress

# 방법2 : 원격저장소에서 내려받기
wget https://raw.githubusercontent.com/kubernetes/ingress-nginx/controller-v1.5.1/deploy/static/provider/cloud/deploy.yaml
mv deploy.yaml ingress-mandatory.yaml
kubectl apply -f ingress-mandatory.yaml

# 외부트래픽 전략 변경
# Local(default) : 외부 트래픽을 로컬 Node에 있는 Pod로만 전달
# Cluster : 외부 트래픽을 전체 Pod에 분산
kubectl edit svc ${nginx 서비스명} -n ${네임스페이스}
...
spec:
  externalTrafficPolicy: Cluster # Local에서 변경

# 설치 확인
kubectl get pods -n ingress-nginx
kubectl get service/ingress-nginx-controller -n ingress-nginx
kubectl get ingressclass
kubectl get ingressclass nginx -o yaml # 파일로 출력

---

Ingress Resource 생성

Resource 작성 시 아래 사항을 준수해야 한다.

• 연결하려는 Service와 동일한 네임스페이스(metadata → namespace)
• 연결하려는 Service와 Name과 Port가 동일해야 함(spec → rules → backend → service)

kubernetes.io/ingress.class 어노테이션은 deprecate 되었다.
metedata의 annotation은 다양한 종류를 지원하니 공식문서를 한번씩 읽어보자

# 예시
# my-app-ingress.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
    name: my-app-ingress
    namespace: my-app-cloud # 대상 Deployment와 반드시 동일하게 작성
    annotations:
				# kubernetes.io/ingress.class: nginx → deprecated

				# rule에 일치하는 경우 redirect
				# rewrite.bar.com/something/new → rewrite.bar.com/new
        nginx.ingress.kubernetes.io/rewrite-target: "/$2"

spec:
	ingressClassName: nginx
	  defaultBackend: # 이 부분은 path를 설정하지 않은 요청을 처리한다
	    service:
	      name: knowledge-manage-external
	      port:
	        number: 17405
  rules:
    - host: "training.myapp-test.kr" # 도메인으로 구분하는 경우1
      http:
        paths:
          - path: "/"
            pathType: Prefix
            backend:
              service: # 대상 Service와 반드시 동일하게 작성
                name: intent-recommender-training-external
                port:
                  number: 17409

    - host: "myapp-test.kr" # 도메인으로 구분하는 경우2
      http:
        paths:
          - path: "/memory(/|$)(.*)" 	# 하위 주소로 구분하는 경우1
            pathType: Prefix
            backend:
              service: # 대상 Service와 반드시 동일하게 작성
                name: dialog-memory-external
                port:
                  number: 17402

          - path: "/disk(/|$)(.*)"  	# 하위 주소로 구분하는 경우2
            pathType: Prefix
            backend:
              service: # 대상 Service와 반드시 동일하게 작성
                name: dialog-memory-external
                port:
                  number: 17403

# 마스터 노드에서
# path에 작성한 DNS 내용 추가
vi /etc/hosts

211.39.xx.xx   my-app-test.com
...

# 접속하려는 클라이언트 컴퓨터에도 동일하게 적용해야 한다.
# 윈도우의 경우
# C:\Windows\System32\drivers\etc에서
# hosts를 관리자 권한으로 편집


# Ingress Resource 적용
kubectl apply -f my-app-ingress.yaml

# 확인
kubectl describe ingress -n my-app-cloud

# 성공인 경우 내부 IP 주소를 확인할 수 있음
# (실패인 경우 endpoint 에러가 발생할 수 있음)



HTTPS 접속을 위한 SSL 설정(Optional)

SSL 생성 순서는 아래와 같다.
개인키 생성 → 공개키 생성 → 인증 서명 요청서(CSR) 생성 → 자체 인증 기관(CA)을 통한 인증서(CRT) 발급

# SSL 파일 생성 방법1 (심플)
openssl req -x509 -sha256 -nodes -days 365 -newkey rsa:2048 -keyout tls.key -out tls.crt -subj "/CN=${DNS 이름}"

---

# SSL 파일 생성 방법2 (정석)
mkdir certs
cd certs

# 개인키 생성
openssl genrsa -aes256 -out private.secure.key 2048
# Enter pass phrase for private.key: 패스워드 입력

# 암호를 사용하지 않는 암호키 생성
# (실행시마다 암호 입력을 해야하므로)
openssl rsa -in private.secure.key -out private.key
# Enter pass phrase for private.key: 패스워드 입력

# 암호키 보안 조치(권한 회수)
chmod 600 private.key

# CSR 생성
openssl req -new -key private.key -out cert.csr
... # CSR에 담을 정보 입력
# Common Name (eg, YOUR name) []: ${여기에 DNS 이름 반드시 입력}

# CRT 생성 (10년 간 유지)
openssl x509 -req -sha256 -days 3650 -signkey private.key -in cert.csr -out ${DNS 이름 권장}.crt

# 토큰 확인
# CN 항목에 설정한 주소가 잘 입력되었는지 확인한다.
openssl x509 -text -in ${토큰 파일}

# Secret 생성
kubectl create secret tls my-secret --key ${암호키 파일이름}.key --cert ${인증서 파일이름}.crt -n my-app-cloud

# 기존 설정 변경
kubectl edit Ingress ${인그레스 이름} -n my-app-cloud

---
kind: Ingress
...
spec:
  tls:
  - hosts:
    - ${DNS 이름}
    secretName: my-secret

# Ingress Controller의 HTTPS 포트 확인
# (보통 443 포트와 매칭되어 있다)
kubectl get svc ...

# 확인
curl https://${DNS 주소}:${HTTPS Port}

Q & A

• Ingress 삭제 후 재생성 시 에러가 발생합니다. : Internal error occurred: failed calling webhook

# 인증과 관련된 ingress 설정을 제거

kubectl delete validatingwebhookconfiguration ingress-nginx-admission

• Ingress 사용 시, 외부 클라이언트의 IP는 어떻게 확인할 수 있나요?

파드는 외부 클라이언트의 IP 획득을 위해서 X-Forwarded-For(XFF)를 참조해야함.

> curl -s <IP>:<Port>/url | egrep '(client_address | x-forwarded-for)'

*client_address : Ingress Controller의 IP

*x-forwarded-for : 클라이언트의 IP

• Ingress의 Load Balacing 정책을 Round-Robin 방식에서 변경하고 싶습니다

찾아본 결과 가능한 로드밸런싱 설정은 2가지 정도 있다.

바로 Ingress 어노테이션에서 변경할 수 있는데, 아래와 같다.
1. nginx.ingress.kubernetes.io/load-balance : "Round-Robin" or "ewma"

2. nginx.ingress.kubernetes.io/weight : 0~100 (%)

모두 Session과 Cookie으로 Sticky한 접속 유지 but, 둘 다 사용하지 않는 API 서버일때는 불가능해보임.

---

마무리

이번 시간에는 ingress를 통해 외부에서 요청을 받아

클러스터 내부까지 안전하게 전달하는 과정을 학습했다.



이를 활용하면 3편 대시보드 설치 에서 proxy로 접속했던 것을

DNS로 접속할 수 있게된다.



이것으로 기초 및 필수 개념을 전반적으로 한번씩 다루어보았다.

따라서, 쿠버네티스 비긴즈 시리즈를 마무리하고

다음 시간에는 조금 더 발전된 Infra 관련 포스트를 다뤄보도록 하겠다.

---
